詳細參數：

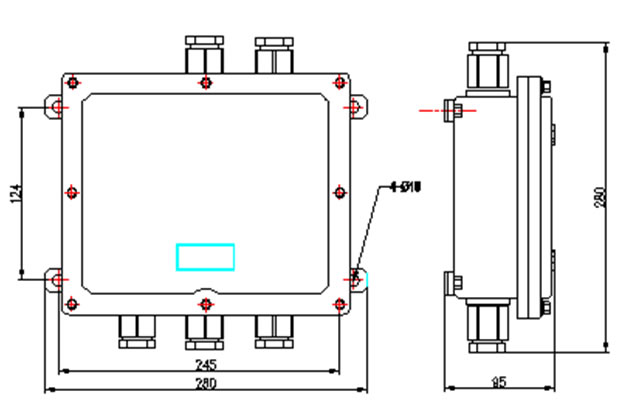

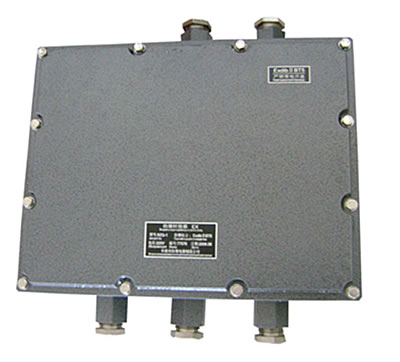

一、產品外型及安裝尺寸：
二、主要性能指標：
1．使用條件：
a．環境溫度： -45℃～55℃
b. 相對濕度： 10%～ 95%（25℃）
c. 大氣壓力： 86KPa～106KPa
d. 環境存在Ⅱ類B級T5溫度組別爆炸性氣體混合物
2．主要技術參數：
a．電源電壓： AC220V（或120V）±10％
b．電源消耗功率： 20W
c．?dāng)U音輸出功率： 5W
d．防爆標志： ExdibⅡBT5
f．防護等級： IP65
g．防腐等級： WF2
h．外型尺寸： 270×250×105
k．．重 量： 2.5Kg
三、產品結構及工作原理
1．結構特點：
產品外殼采用硅鋁合金鑄造，表面靜電噴涂，整體結構堅固、美觀、防水、耐腐，可在惡劣環境中長期工作。
2． 工作原理：
（1）電源
AC220V電源經19、20號端子接入電源變壓器初級，經降壓、整流、穩壓，為功放、送信放大電路和控制電路提供所需各種電源。
（2）送信放大
講話聲音由麥克轉換成電信號，由TDA2003（IC1）集成電路放大后輸出，輸出信號根據需要，可分別控制送到6、7、9、10、11、12端子，通過這些端子送到相應的通訊終端。
（3）對講功放
送入司鉆房的信號，經TDA2003（IC2）集成電路放大后推動揚聲器發出聲音。
（4）控制
13、14、15號端子，接入控制開關，可選擇與二層臺或鉆機臺講話。
四、產品安裝及注意事項
1．產品安裝
a. 按著安裝尺寸在墻壁上打好安裝孔，用M8螺栓將轉接器固定好。
b．按著接線圖，把各個通訊設備與轉接器通過專用電纜進行連接。
2． 注意事項
設備安裝應放置在不能被雨淋濕的地方。
a． 電話機組網電纜應單獨敷設，盡量避免與動力線及其它高頻信號線放在一起，應遠離它們。
b. 電源線的屏蔽層及主干電纜的屏蔽層及設備外殼均應可靠接地。
五、產品使用與操作
1．送電調試：
按上述要求安裝連接后應進行核對，確認無誤，待全系統安裝連接完畢，再行
核對無誤后方可送電試機。全部設備在出廠前已作系統連接調試，只要連接無誤，即能正常開通使用。
2． 使用操作：
a．?dāng)U音呼叫
通過開關盒上的旋鈕，選擇二層臺、全呼、鉆機臺，按下呼叫開關，對著麥克講話，對方就能聽到你的聲音。
b．通話
松開呼叫按鈕，對方回話時，你從揚聲器里就能聽到他的講話聲，你用麥克說話，用揚聲器來聽話，通過這種擴音通話來實現二層臺和司鉆房的通訊。
|
